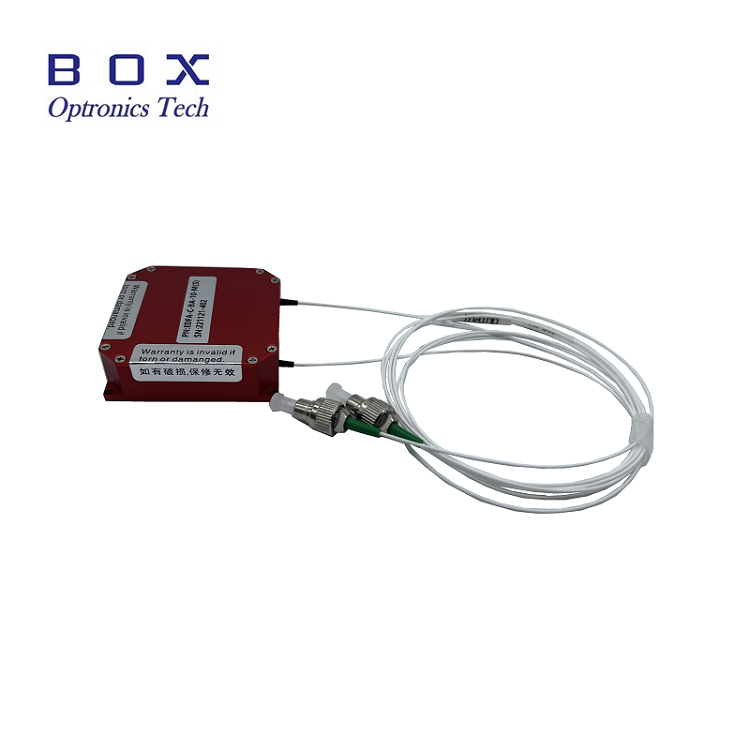

Ц-Банд Ербиум-Допед Фибер Амплифиер

Принцип рада

Ербиум допед влакна је основна компонента ПА појачала, која појачава оптичке сигнале допирањем ретког Ербијума елемента у основној основи. Ербиум јони имају посебну структуру енергије и када су узбуђени лампицом пумпе, прелазе са ниске енергетске нивое на високе нивое енергије. Када се сигнално светло прође кроз влакна допиларијског допера, хидроенергетски ербиум јони подстичу да емитују фотоне са истом фазом, фреквенцијом, и поларизационом стању, као и сигнална светлост, на тај начин побољшавају интензитет сигналне лампице и постизање појачања.

Светло пумпе је извор светлости који пружа енергију за ионсе Ербиум, обично користећи полуводичке ласере (као што је 980НМ или 1480НМ таласне дужине). Након што лампица пумпе уђе у постројење за допирање ербијума, он комуницира са Ербиум јонима, узрокујући да прелазе на високе нивое енергије. Ове високоенергетске ербиум јоне генерирају фотоне идентичне сигналном светлу кроз стимулисану емисију, постизање појачања сигналног светла. Овај механизам за пумпање омогућава ПА појачаловима да емитују велике оптичке сигнале без директно претварања сигналне светлости у електричне сигнале.

Да би се осигурао квалитет појачаног сигнала, ПА појачала смањују буку оптимизацијом структуре допиларинских влакана, одабиром одговарајуће светлосне таласне дужине и овласти за пумпу и друге мере. Цифра буке контролише се на ≤ 4,5 дБ како би се осигурало да појачало држи добар однос сигнала и шум, а појачавајући сигнал, на тај начин побољшава квалитет сигнала.

Сценарији апликације

У системима оптичких комуникација у влакнима, Ц-Банд Ербиум-Допед Амплифиерс Мали сигнал појачала се користе за надокнаду губитка оптичких сигнала у оптичким линковима, побољшању преносног удаљености и капацитета комуникационог система. На пример, у системима комуникације оптичких каблова подморнице, ово појачало може ефикасно обновити атенуиране оптичке снаге сигнала, обезбеђивање квалитета и поузданости комуникације.

У оптичким оптичким сензорима, ово појачало може појачати слаби оптички сигнал излаз од стране сензора, побољшање тачности мерења сензора. На пример, у сензорима оптичких температура влакана може појачати промене интензитета оптичких сигнала узрокованих променама температуре, обезбеђујући тачност мерења температуре.

У ласерским системима у влакнима, Ц-Банд Ербиум-Допед Амплифиерс се могу користити за повећање снаге извора ласерских семена, прибављајући виши ласерски излази, који се могу користити за апликације као што су обрада материјала и медицински ласерски третман.
