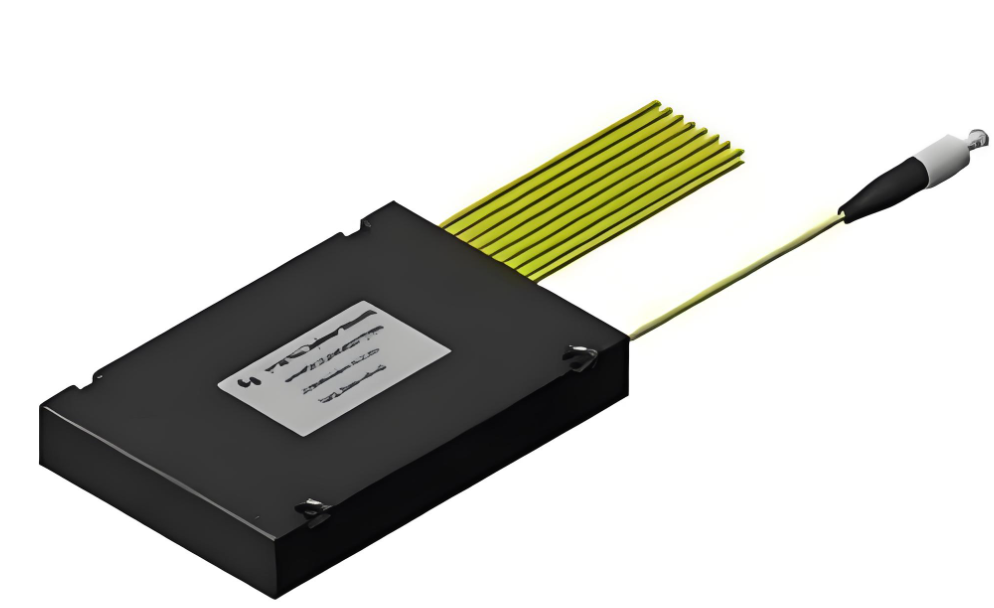

Оптички разделник, такође познат као оптички разделник, је пасивни оптички уређај који се користи у ФТТХ (Фибер то тхе Хоме) системима за раздвајање једног сигнала оптичког влакна на два или више излазних оптичких сигнала у складу са унапред одређеним односом. На пример, оптички разделник 1к4 дистрибуира оптички сигнал од једног влакна до четири влакна у одређеном односу. За разлику од мултиплексора са поделом таласних дужина (ВДМ) у ВДМ систему, који раздваја оптичке сигнале различитих таласних дужина у одговарајуће канале таласних дужина, оптички разделник дистрибуира цео оптички сигнал на више канала за пренос.

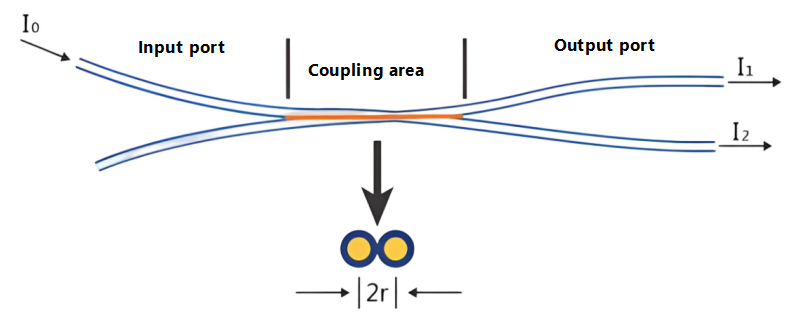

Приликом преноса оптичких сигнала у једномодном влакну, енергија светлости није у потпуности концентрисана у језгру влакна; мала количина се шири кроз облогу близу језгра. Другим речима, ако су језгра два влакна довољно близу, поље модова светлости која се шири у једном влакну може ући у друго, омогућавајући да се оптички сигнал поново појача у оба влакна. Нова алокација.
Оптички разделници се могу класификовати у два типа према принципу њиховог рада: оптички разделници са равним таласоводом (ПЛЦ) и оптички разделници са фузионисаном биконусном конусном (ФБТ); према конфигурацији порта, могу се класификовати на: спојнице типа Кс (2к2), спојнице типа И (1к2), спојнице типа звезда (НкН, Н>2), спојнице типа стабла (1кН, Н>2) итд.; према њиховом односу цепања могу се класификовати на неуједначено цепање и равномерно цепање; други метод класификације заснива се на једном моду (1310 нм) и вишемодном (850 нм).
ФБТ оптички разделник... Коло је произведено коришћењем традиционалног процеса конусне спојнице. Два или више оптичких влакана, са уклоњеним премазом, спајају се заједно, а затим се топе на високој температури на машини за сужавање док се растежу на обе стране. Однос раздвајања се прати у реалном времену. Када се постигне жељени однос цепања, процес топљења и истезања се завршава. Један крај задржава једно влакно (остале су одсечене) као улаз, док други крај служи као терминал за више излаза. Различити односи цепања се могу добити контролом угла увијања влакана и дужине истезања. Коначно, конусни део се очвршћава лепком на кварцној подлози и убацује у цев од нерђајућег челика.
ПЛЦ Плане Ваве ПЛЦ (Планар Лигхтваве Цирцуит) оптички разделници су интегрисани таласоводни оптички уређаји за дистрибуцију енергије засновани на кварцним подлогама, произведени коришћењем полупроводничких процеса (фотолитографија, гравирање, развој, итд.). ПЛЦ разделници деле оптичке сигнале из једног оптичког влакна у више оптичких влакана, постижући уједначену дистрибуцију оптичке енергије. Низ оптичких таласовода налази се на горњој површини чипа, интегришући функцију раздвајања на чипу; затим, вишеканални низови влакана су спојени са улазним и излазним крајевима на оба краја чипа и инкапсулирани.
ФБТ ВС Главне предности ПЛЦ ФБТ конусних разделника су једноставна употреба сировина, релативно ниска цена и мање захтевни захтеви опреме и процеса. Однос раздвајања се може пратити у реалном времену по потреби, омогућавајући производњу неједнаких разделника. Недостаци су: тренутно, зрела технологија сужења може да произведе само разделнике до 1к4. За уређаје веће од 1к4, више јединица 1к2 се спајају заједно, а затим пакују у кућиште разделника. ФБТ разделници подржавају само три таласне дужине: 850нм, 1310нм и 1550нм, што их чини некомпатибилним са другим таласним дужинама.
Карактеристике производа ПЛЦ разделника су: губитак је неосетљив на оптичку таласну дужину, испуњавајући захтеве преноса различитих таласних дужина (1260~1650нм); равномерно раздвајање, равномерна дистрибуција сигнала корисницима; компактна структура и мала величина; појединачна јединица... Уређај има велики број разделних канала, који достиже преко 64: већа цена по каналу, а што је више канала, то је значајнија предност у цени. Недостатак је његова виша цена у поређењу са спојеним биконусним конусним разделницима, посебно код нискоканалних разделника.
ПЛЦ оптички разделник се састоји од три дела: оптичког разделника чипа и оптичких влакана спојених на оба краја. Ове три компоненте морају бити прецизно усклађене; њихов дизајн и монтажа играју кључну улогу у стабилности ПЛЦ разделника. Чип користи полупроводничку технологију за узгој разделног таласовода на кварцној подлози. Чип има један улазни и Н излазни таласовод. Затим се улазни и излазни низови оптичких влакана спајају на оба краја чипа, а кућиште се поставља да формира оптички разделник са једним улазом и Н излаза.
ПЛЦ Сплиттер чипови могу бити дизајнирани као 1кН и 2кН, где је Н обично вишекратник од 2, као што су 1к2, 1к4, 1к8, 1к16, 1к32, 1к64; и неравномерно распоређених разделника, као што су 1к3, 1к5, 1к9, итд. Са порастом потражње за ФТТР (Фибер то тхе Роом), примена неравномерно распоређених разделника снаге ће постати све раширенија, а процес производње ће постати изазовнији. ПЛЦ оптички сплитер чипови имају предности као што су ниска цена, висока поузданост, висока флексибилност и скалабилност, што их чини посебно погодним за различите сценарије апликација као што су системи преноса, мрежна интеграција, широкопојасни приступ, оптичка комуникација и мултимедијалне услуге.
ПЛЦ разделник који одржава поларизацију ПЛЦ разделник који одржава поларизацију углавном остварује... Док одржава стање поларизације, улазна снага се равномерно дели, користећи једноканални низ влакана који одржава поларизацију као улаз и вишеканални низ влакана који одржава поларизацију као излаз. Поларизација линеарног полариметријског таласа који се емитује у влакно остаје непромењена током простирања, и постоји мало или нимало унакрсне спреге између поларизационих модова, чиме се постиже спајање које одржава поларизацију и раздвајање снопа. Обично се користи ПАНДА влакно. ПЛЦ оптички разделници се углавном користе у специјалним апликацијама које захтевају одржавање поларизације, као што су системи сензора оптичких влакана или кохерентна комуникација.
Индикатори перформанси који утичу на оптичке разделнике генерално укључују:
Губитак уметања Губитак уметања (ИЛ):Губитак убацивања се односи на смањење оптичке снаге на одређеном излазном порту у односу на укупну улазну оптичку снагу на радној таласној дужини ПЛЦ разделника. Једноставно речено, то је губитак дБ сваког излаза у односу на улаз. Генерално, што је мањи губитак уметања, то су боље перформансе разделника.
Повратни губитак:Повратни губитак се односи на однос у децибелима рефлектоване светлости (расејана светлост која се непрекидно преноси на улаз) и улазног светла на оптичкој вези. Већи повратни губитак је бољи за смањење утицаја рефлектоване светлости на извор светлости и систем.
Директива:Усмереност се односи на однос излазне оптичке снаге на крају светла без убризгавања према снази светлости убризгавања (измерена таласна дужина) на истој страни ПЛЦ разделника током нормалног рада.
Губитак у зависности од поларизације:Губитак зависан од поларизације односи се на максималну промену излазне оптичке снаге на сваком излазном порту ПЛЦ разделника када се стање поларизације преношеног оптичког сигнала промени у целом стању поларизације.
Изолација:Изолација се односи на способност оптичког разделника да изолује оптичке сигнале на другим оптичким путањама од дате оптичке путање.
