У области оптичке комуникације, променљиви оптички атенуатор (ВОА) игра незаменљиву улогу. Као кључна компонента за регулацију оптичке снаге, ВОА не само да гарантује стабилан пренос оптичких сигнала већ и побољшава укупне перформансе система.
Променљиви оптички атенуатор је пасивни оптички уређај дизајниран да постигне контролисано слабљење оптичке снаге. Прецизно прилагођава енергију оптичких сигнала да испуни захтеве различитих сценарија примене. ВОА се углавном деле у две категорије: механички променљиви оптички пригушивачи (МВОА) и електрични променљиви оптички пригушивачи (ЕВОА). МВОА остварују слабљење оптичке снаге путем ручног подешавања, док ЕВОА мењају нивое слабљења применом електричних сигнала који се могу похвалити врхунском прецизношћу и флексибилношћу подешавања.
ВОА усвајају широк спектар радних механизама, углавном укључујући механичке, магнето-оптичке, течне кристале, МЕМС (микро-електро-механички систем), термо-оптичке и акусто-оптичке типове.
1. Механички тип: Оптичка снага на путањи светлости се подешава померањем компоненти које блокирају светлост као што су листови или чуњеви. Овај дизајн има једноставну структуру, али релативно ниску прецизност и флексибилност подешавања.
2. Магнето-оптички тип: Слабљење светлосне енергије се остварује коришћењем промена оптичких својстава супстанци под магнетним пољима, односно ефекта магнетно-оптичке ротације. Овај тип пружа високу прецизност и стабилност, али долази са већом ценом.
3. Тип течног кристала: На основу ефекта двоструког преламања који произилази из анизотропије индекса преламања течних кристала, примењује се спољашње електрично поље да преоријентише молекуле течних кристала, чиме се подешава пропусност светлости. ВОА са течним кристалима карактерише велика брзина одзива и широк опсег слабљења.
4. МЕМС тип: Микро-огледала произведена микро-електро-механичком технологијом се нагињу електростатичком силом да би се прилагодио интензитет рефлектованог светла. МЕМС ВОА се одликују малом величином, малом тежином и високим нивоом интеграције.
5. Термо-оптички тип: Нивои слабљења су модулисани кроз варијације у оптичким својствима материјала (нпр. индекс преламања) под температурним пољима. Термо-оптички ВОА имају једноставну структуру и ниску цену, али пате од спорог одзива.
6. Акусто-оптички тип: Ултразвучни таласи стварају периодично напрезање унутар акусто-оптичких кристала, изазивајући периодичне флуктуације индекса преламања ради модулације светлосних зрака. Акусто-оптички ВОА нуде брзу брзину подешавања и одличну стабилност.
ВОА се широко користе у оптичким комуникацијама, оптичким сензорима, оптичким инструментима и другим пољима.
1. Оптичке комуникације: Уравнотежите интензитет оптичких сигнала кроз различите канале да бисте одржали конзистентан квалитет сигнала; подесите снагу оптичког сигнала да се прилагоди различитим даљинама преноса и спецификацијама пријемника.
2. Оптички сензор: Симулирајте интензитет оптичког сигнала у различитим условима околине да бисте тестирали и верификовали перформансе и поузданост система.
3. Оптички инструменти: Примењују се на ласерске уређаје, бројаче фотона, спектрометре, оптичке микроскопе и другу опрему за контролу интензитета оптичког сигнала и флукса за тачне резултате мерења.
| Предмети | Параметерс | Јединица |
|---|---|---|
| Радни опсег таласних дужина | О банд /Ц банд/Л банд/Фулл банд/отхер | нм |
| Аттенуатион Типе | Светло или тамно | - |
| Опсег слабљења | ≥15/20/30/40 | дБ |
| Инсертион Лосс | ≤0,7 | дБ |
| Резолуција пригушења | Континуирано | дБ |
| Повратни губитак | ≥45 | дБ |
| Тип влакна | СМФ-28е | - |
| Време одзива (10-90% оптичке снаге) | ≤5 | мс |
| Дривинг Волтаге | 5/6.5 | V |
| Дривинг Повер | ≤5 | мВ |
| Губитак зависан од поларизације | ≤0.2@ 10дБ, ≤0.5 @<20дБ атт. | дБ |
| Губитак зависан од таласне дужине | ≤0.6@ 10дБ, ≤1.0 @<20дБ преко 20нм распона | дБ |
| Максимална оптичка снага | ≤500 | мВ |
| Радна температура | -0~+70 | °Ц |
| Температура складиштења | -40~+85 | °Ц |
| Тип конектора | Прилагођено | - |

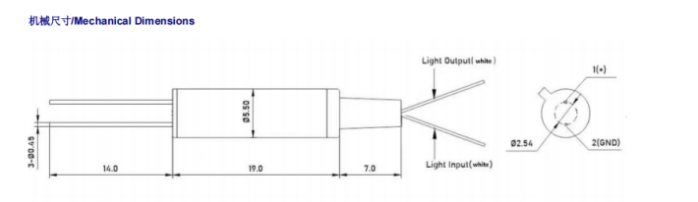

| Величина пакета | Φ5.5кЛ19 | мм |

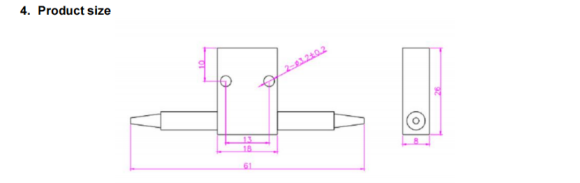

| Параметар | 1310 | 1550 | 1310/1550 | 850/1310 |
|---|---|---|---|---|
| Тип (нм) | 1310 | 1550 | 1310/1550 | 850/1310 |
| Таласна дужина (нм) | 1310±50 | 1550±50 | 1260~1650 | 850/1310±40 |
| Опсег слабљења (дБ) | 0.8~60 | 0.8~60 | 0.8~60 | 0.8~60 |
| Оригинални губитак (дБ) | ≤0,8 | ≤0,8 | ≤0,8 | ≤0,8 |
| Повратни губитак (дБ) | ≥50 | ≥50 | ≥50 | ≥30 |
| Тип влакна | СМФ-28е | СМФ-28е | СМФ-28е | 50/125 или 62,5/125 мм |
| ПДЛ (дБ) | ≤0,15 | ≤0,15 | ≤0,15 | - |
| Димензија (мм) | 26×18×8 | 26×18×8 | 26×18×8 | 26×18×8 |
| Радна температура (℃) | 0~+70 | 0~+70 | 0~+70 | 0~+70 |
| Температура складиштења (℃) | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
